ZAPTIVNI KOMPLET SIMKO 5
|
|
Zaptivni
komplet SIMKO 5 je klipna zaptivka koja se primenjuje za zaptivanje klipova
hidrauličkih cilindara.
Komplet se sastoji od elastomernog
zaptivnog prstena na bazi NBR-a, dva potporna prstena na bazi poliestera i
dva vodeća prstena od poliamida. |
Uslovi primene zaptivnog kompleta SIMKO
5
| Dozvoljeni
pritisak (MPa) |
40 |
| Temperaturni
interval (0C) |
-300C
do 1000C |
| Radni
medijum |
Hidrauličko ulje
tipa: H; HL; HLP
Emulzija voda-ulje HFB
Emulzija ulje-voda HFA |
| Dozvoljena
brzina (m/sek) |
≤
1 |

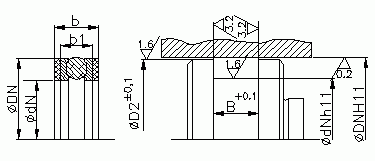

LISTA MERA I UGRADNJA ZAPTIVNOG
KOMPLETA SIMKO 5
| Nazivna
veličina kompleta |
DN |
dN |
b1 |
b |
|
B |
D1 |
D2 |
| SIMKO
5 40 |
40 |
24 |
11,4 |
29,8 |
|
18,4 |
35,4 |
38,7 |
| SIMKO
5 50 |
50 |
34 |
11,4 |
29,8 |
|
18,4 |
45,4 |
48,7 |
| SIMKO
5 60 |
60 |
44 |
11,4 |
29,8 |
|
18,4 |
55,4 |
58,7 |
| SIMKO
5 63 |
63 |
47 |
11,4 |
29,8 |
|
18,4 |
58,4 |
61,7 |
| SIMKO
5 65 |
65 |
50 |
11,4 |
29,8 |
|
18,4 |
60,4 |
63,7 |
| SIMKO
5 70 |
70 |
50 |
15,4 |
33,8 |
|
22,4 |
64,2 |
68,3 |
| SIMKO
5 80 |
80 |
60 |
15,4 |
33,8 |
|
22,4 |
74,2 |
78,3 |
| SIMKO
5 85 |
85 |
65 |
15,4 |
33,8 |
|
22,4 |
79,2 |
83,3 |
| SIMKO
5 90 |
90 |
70 |
15,4 |
33,8 |
|
22,4 |
84,2 |
88,3 |
| SIMKO
5 100 |
100 |
75 |
15,4 |
33,8 |
|
22,4 |
93,2 |
98,0 |
| SIMKO
5 110 |
110 |
85 |
15,4 |
33,8 |
|
22,4 |
103,1 |
108,0 |
| SIMKO
5 120 |
120 |
90 |
15,4 |
33,8 |
|
22,4 |
113,1 |
118,0 |
| SIMKO
5 125 |
125 |
100 |
18,4 |
36,8 |
|
25,4 |
118,1 |
123,0 |
| SIMKO
5 130 |
130 |
105 |
18,4 |
36,8 |
|
25,4 |
123,1 |
128,0 |
| SIMKO
5 140 |
140 |
115 |
18,4 |
36,8 |
|
25,4 |
133,0 |
138,0 |
| SIMKO
5 160 |
160 |
130 |
18,4 |
36,8 |
|
25,4 |
153,0 |
158,0 |
| SIMKO
5 200 |
200 |
170 |
28,4 |
46,8 |
|
35,4 |
193,0 |
198,0 |

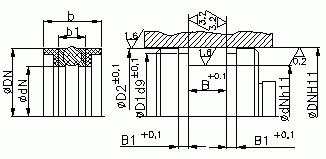

| Nazivna
veličina kompleta |
DN |
dN |
b1 |
b |
|
B |
D1 |
D2 |
B1 |
| SIMKO
5 40-30-7,4-19 |
40 |
30 |
7,4 |
19 |
|
12,4 |
36 |
38,7 |
4,2 |
| SIMKO
5 45-29-11,4-29,8 |
45 |
29 |
11,4 |
29,8 |
|
18,4 |
40,4 |
43,4 |
6,4 |
| SIMKO
5 55-39-11,4-29,8 |
55 |
39 |
11,4 |
29,8 |
|
18,4 |
50,4 |
53,7 |
6,4 |
| SIMKO
5 60-48-13,5-27,5 |
60 |
48 |
13,5 |
27,5 |
|
20,5 |
55,8 |
58,7 |
4,2 |
| SIMKO
5 75-55-15,4-33,8 |
75 |
55 |
15,4 |
33,8 |
|
22,4 |
69,2 |
73,3 |
6,4 |
| SIMKO
5 105-80-15,4-33,8 |
100 |
80 |
15,4 |
33,8 |
|
22,4 |
98,2 |
103,0 |
6,4 |
| SIMKO
5 115-90-15,4-34 |
115 |
90 |
15,4 |
33,8 |
|
22,4 |
108,1 |
113,0 |
6,4 |
| SIMKO
5 150-125-18,4-36,8 |
150 |
125 |
18,4 |
36,8 |
|
25,4 |
143,0 |
148,0 |
6,4 |
| SIMKO
5 160-143-19,5-39,5 |
160 |
140 |
19,5 |
39,5 |
|
26,5 |
155,6 |
158,0 |
7,2 |
| SIMKO
5 180-150-28,4-46,8 |
180 |
150 |
28,4 |
46,8 |
|
35,4 |
173,0 |
178 |
6,4 |
| Nazivna
veličina kompleta |
DN |
dN |
b1 |
b |
B |
D2 |
| SIMKO
5 SF 95-75-15,4-21,4 |
95 |
75 |
15,4 |
21,4 |
22,4 |
94 |
| SIMKO
5 SF 105-80-15,4-21,4 |
105 |
80 |
15,4 |
21,4 |
22,4 |
104 |
| SIMKO
5 SF 115-90-15,4-21,4 |
115 |
90 |
15,4 |
21,4 |
22,4 |
114 |
| SIMKO
5 SF 125-100-18,4-24,4 |
125 |
100 |
18,4 |
24,4 |
25,4 |
124 |
| SIMKO
5 SF 135-110-18,4-24,4 |
135 |
110 |
18,4 |
24,4 |
25,4 |
133,5 |
| SIMKO
5 SF 145-120-18,4-24,4 |
145 |
120 |
18,4 |
24,4 |
25,4 |
143,5 |
| SIMKO
5 SF 155-130-18,4-24,4 |
155 |
130 |
18,4 |
24,4 |
25,4 |
153,5 |
Primer za naručivanje: Za cilindar
ø135
Zaptivni komplet 5 SF 135-110-18,4-22,4
|
