ZAPTIVNI KOMPLET R-83
 |
Klipna
zaptivka R-83 je zaptivni komplet, koji se sastoji od ojačanog gumenog
prstena, gumene opruge i dva vodeća plastična prstena.
Zaptivni komplet obezbeđuje dobru
otpornost na habanje i dug radni vek čak i u uslovima velikih opterećenja,
deformacija i oscilacija u cilindru. |
Uslovi primene zaptivnog kompleta R-83
| Dozvoljeni
pritisak (MPa) |
40 |
25 |
16 |
| Temperaturni
interval (0C) |
60 |
80 |
100 |
| Radni
medijum |
Hidrauličko
ulje tipa: H; HL; HLP
Emulzija voda-ulje HFB
Emulzija ulje-voda HFA |
| Dozvoljena
brzina (m/sek) |
0,5 |

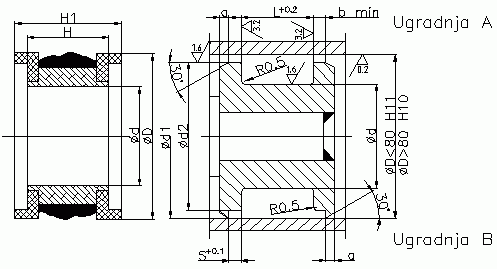

LISTA MERA I UGRADNJA ZAPTIVNOG KOMPLETA R-83
| Nazivna
veličina |
ø
D
|
ø
d
|
H |
H1 |
ø
ds
|
ø
d1
|
L |
a |
b |
s |
| 32 |
32 |
22 |
15 |
20 |
28 |
|
15,5 |
2 |
3 |
|
| 40 |
40 |
26 |
15 |
20 |
36 |
|
15,5 |
2,5 |
3,5 |
|
| 50 |
50 |
34 |
20 |
26 |
46 |
|
20,5 |
3 |
4 |
|
| 63 |
63 |
47 |
20 |
26 |
59 |
|
20,5 |
3 |
4 |
|
| 70 |
70 |
54 |
20 |
26 |
66 |
|
20,5 |
3 |
4 |
|
| 80 |
80 |
62 |
22 |
29 |
76 |
|
22,5 |
3,5 |
4,5 |
|
| 90 |
90 |
72 |
22 |
29 |
86 |
|
22,5 |
3,5 |
4,5 |
|
| 100 |
100 |
82 |
22 |
29 |
96 |
99 |
22,5 |
3,5 |
4,5 |
3,6 |
| 125 |
125 |
103 |
26 |
36 |
121 |
124 |
26,5 |
4 |
5,5 |
5,1 |
| 140 |
140 |
118 |
26 |
36 |
136 |
139 |
26,5 |
4 |
5,5 |
5,1 |
| 150 |
150 |
128 |
26 |
36 |
146 |
149 |
26,5 |
4 |
5,5 |
5,1 |
| 160 |
160 |
138 |
26 |
36 |
156 |
159 |
26,5 |
4 |
5,5 |
5,1 |
| 180 |
180 |
158 |
26 |
36 |
176 |
179 |
26,5 |
4 |
5,5 |
5,1 |
| 200 |
200 |
175 |
31 |
44 |
196 |
199 |
31,5 |
5 |
7 |
6,6 |
| 225 |
225 |
200 |
31 |
44 |
221 |
224 |
31,5 |
5 |
7 |
6,6 |
| 250 |
250 |
225 |
31 |
44 |
246 |
249 |
31,5 |
5 |
7 |
6,6 |
Primer za naručivanje: Za cilindar
ø100
Zaptivni komplet R 83 100
|
