SEALING SET SIMKO 5
|
|
Sealing set SIMKO 5 is piston seal which are used
for sealing pistons in hydraulic cylinders.
Sealing set SIMKO 5 consists of elastomers
ring based on NBR, two header rings made of polyester and two guide rings made
of PA.
|
Operating conditions SIMKO 5
| Permissible
pressure (MPa) |
40 |
| Temperature
range (0C) |
-300C
do 1000C |
| Medium |
Hydraulic oil
type: H; HL; HLP
Emulsion water-oil HFB
Emulsion oil-water HFA |
| Linear
velocity (m/sek) |
≤
1
|
LIST OF DIMENSIONS AND INSTALLATION
POINT OF SEALING SET SIMKO 5
| Nominal
size |
DN |
dN |
b1 |
b |
|
B |
D1 |
D2 |
| SIMKO 5
40 |
40 |
24 |
11,4 |
29,8 |
|
18,4 |
35,4 |
38,7 |
| SIMKO 5
50 |
50 |
34 |
11,4 |
29,8 |
|
18,4 |
45,4 |
48,7 |
| SIMKO 5
60 |
60 |
44 |
11,4 |
29,8 |
|
18,4 |
55,4 |
58,7 |
| SIMKO 5
63 |
63 |
47 |
11,4 |
29,8 |
|
18,4 |
58,4 |
61,7 |
| SIMKO 5
65 |
65 |
50 |
11,4 |
29,8 |
|
18,4 |
60,4 |
63,7 |
| SIMKO 5
70 |
70 |
50 |
15,4 |
33,8 |
|
22,4 |
64,2 |
68,3 |
| SIMKO 5
80 |
80 |
60 |
15,4 |
33,8 |
|
22,4 |
74,2 |
78,3 |
| SIMKO 5
85 |
85 |
65 |
15,4 |
33,8 |
|
22,4 |
79,2 |
83,3 |
| SIMKO 5
90 |
90 |
70 |
15,4 |
33,8 |
|
22,4 |
84,2 |
88,3 |
| SIMKO 5
100 |
100 |
75 |
15,4 |
33,8 |
|
22,4 |
93,2 |
98,0 |
| SIMKO 5
110 |
110 |
85 |
15,4 |
33,8 |
|
22,4 |
103,1 |
108,0 |
| SIMKO 5
120 |
120 |
90 |
15,4 |
33,8 |
|
22,4 |
113,1 |
118,0 |
| SIMKO 5
125 |
125 |
100 |
18,4 |
36,8 |
|
25,4 |
118,1 |
123,0 |
| SIMKO 5
130 |
130 |
105 |
18,4 |
36,8 |
|
25,4 |
123,1 |
128,0 |
| SIMKO 5
140 |
140 |
115 |
18,4 |
36,8 |
|
25,4 |
133,0 |
138,0 |
| SIMKO 5
160 |
160 |
130 |
18,4 |
36,8 |
|
25,4 |
153,0 |
158,0 |
| SIMKO 5
200 |
200 |
170 |
28,4 |
46,8 |
|
35,4 |
193,0 |
198,0 |

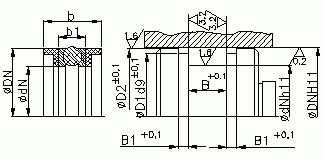

| Nominal
size |
DN |
dN |
b1 |
b |
|
B |
D1 |
D2 |
B1 |
| SIMKO 5
40-30-7,4-19 |
40 |
30 |
7,4 |
19 |
|
12,4 |
36 |
38,7 |
4,2 |
| SIMKO 5
45-29-11,4-29,8 |
45 |
29 |
11,4 |
29,8 |
|
18,4 |
40,4 |
43,4 |
6,4 |
| SIMKO 5
55-39-11,4-29,8 |
55 |
39 |
11,4 |
29,8 |
|
18,4 |
50,4 |
53,7 |
6,4 |
| SIMKO 5
60-48-13,5-27,5 |
60 |
48 |
13,5 |
27,5 |
|
20,5 |
55,8 |
58,7 |
4,2 |
| SIMKO 5
75-55-15,4-33,8 |
75 |
55 |
15,4 |
33,8 |
|
22,4 |
69,2 |
73,3 |
6,4 |
| SIMKO 5
105-80-15,4-33,8 |
100 |
80 |
15,4 |
33,8 |
|
22,4 |
98,2 |
103,0 |
6,4 |
| SIMKO 5
115-90-15,4-34 |
115 |
90 |
15,4 |
33,8 |
|
22,4 |
108,1 |
113,0 |
6,4 |
| SIMKO 5
150-125-18,4-36,8 |
150 |
125 |
18,4 |
36,8 |
|
25,4 |
143,0 |
148,0 |
6,4 |
| SIMKO 5
160-143-19,5-39,5 |
160 |
140 |
19,5 |
39,5 |
|
26,5 |
155,6 |
158,0 |
7,2 |
| SIMKO 5
180-150-28,4-46,8 |
180 |
150 |
28,4 |
46,8 |
|
35,4 |
173,0 |
178 |
6,4 |

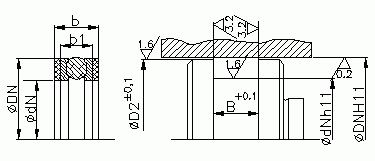

| Nominal
size |
DN |
dN |
b1 |
b |
B |
D2 |
| SIMKO 5
SF 95-75-15,4-21,4 |
95 |
75 |
15,4 |
21,4 |
22,4 |
94 |
| SIMKO 5
SF 105-80-15,4-21,4 |
105 |
80 |
15,4 |
21,4 |
22,4 |
104 |
| SIMKO 5
SF 115-90-15,4-21,4 |
115 |
90 |
15,4 |
21,4 |
22,4 |
114 |
| SIMKO 5
SF 125-100-18,4-24,4 |
125 |
100 |
18,4 |
24,4 |
25,4 |
124 |
| SIMKO 5
SF 135-110-18,4-24,4 |
135 |
110 |
18,4 |
24,4 |
25,4 |
133,5 |
| SIMKO 5
SF 145-120-18,4-24,4 |
145 |
120 |
18,4 |
24,4 |
25,4 |
143,5 |
| SIMKO 5
SF 155-130-18,4-24,4 |
155 |
130 |
18,4 |
24,4 |
25,4 |
153,5 |
Order example:
Cylinder ř135
Set
SIMKO 5 SF 135-110-18,4-22,4
|
